XSP　(DMXｽﾌﾟﾘｯﾀｰ）

　

　光学的に分離されたDMX512スプリッター/ ブースター
　5Pin仕様、3Pin仕様、 5/3Pin仕様 LEDによる信号の状態とエラー表示

　

　上からボックス仕様、ラック仕様、ラックダブル仕様

　

主な機能

  • DMX信号の増幅 / ブースト
  • DMX信号の分配
  • DMX信号のノイズ等の除去
  • DMXデータ再生
  • DMX転送同期
  • 全ポート光学的に絶縁
  • ユニバーサル電源
  • コネクタタイプ　：　5Pin仕様、3Pin仕様、5/3Pin混合仕様
  • ハウジングタイプ　：　ボックス仕様、ラック仕様、ダブルラック仕様
  • ユニバースあたり 5つのDMX出力 (ラックダブル仕様では10出力)
  • DMXライン終端

　

説明

  • 信頼性の高いDMXスプリッターおよびブースターです。

  • 特別に設計された電源を搭載しており、過酷な電源条件下でも安全な動作を保証します。
    すべてのポートは個別に光学的に絶縁されており、過渡的な過電圧に対しても十分に保護されています。

  • DMX信号は再生・増幅されますが、DMXプロトコルのタイミングは変更されません。XSPスプリッターは反射の問題を軽減し、DMX信号を複数のラインに分割します。

  • 内蔵マイクロコントローラは DMX プロトコルを継続的に監視し、DMX 信号の存在または DMX エラーを示します。

　

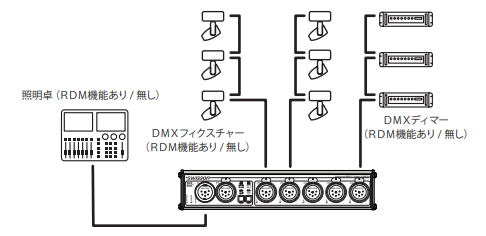

使用例　

寸法

  • W482/ H44.5/ D112mm　　ラックマウント仕様（シングルとダブル共通)
  • W217.5/ H44.5/ D112mm　 ボックス仕様

　

重量

  • 0.4kg　　：　ボックス仕様
  • 1.5kg　　：　ラックシングル仕様
  • 1.8kg　　：　ラックダブル仕様

　

消費電流

  • 0.2A　（ボックス仕様・ラックシングル仕様）
  • 0.4A　（ラックダブル仕様）

　

入力電圧

　　AC 100～240V /　50/60Hz

　

使用環境

　　-17℃～55℃

　

DMX

　　ANSI E1.11
