XND-4　/　XND-8 (イーサネットDMXノード)

　

　sACNやArt-NetデータをDMXへ変換。最大8系統のDMXユニバースを個別に分離した状態で分配することが可能。

　

上から　ボックス仕様、ラック仕様シングル、ラック仕様ダブル

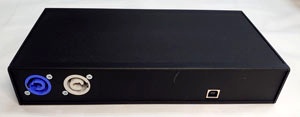

背面(ボックス仕様)

主な機能

  • Art-Net 及び sACN － DMX コンバータ
  • Art-Net１～４対応（DMX ＆ RDM）
  • ４/８つの独立したオプティカルアイソレートされたDMX出力ポート
  • 設定のしやすさと現在の状況を表示させる、グラフィックディスプレイとエンコーダホイール
  • Art-NetやsACNのユニバースの各DMX出力ポートに簡単にアクセス可能なボタン
  • ノイトリックパワコン in/out
  • ユニバーサルパワーサプライ

　

説明

  • XND-4およびXND-8ノードは、sACNおよびArt-NetからDMXへの使いやすいコンバーターで、それぞれが光学的に分離されたDMXポートを介して最大8つのDMXユニバースの配信をサポートします。

  • 各ポートは入力または出力として設定可能。
    ほとんどの主要照明コンソールはArt-Netデータの送信が可能なので、XNDノードがあればコンソールのネットワーク機能を最大限に活用でき、1本のネットワークケーブルで膨大な数のユニバースを送信できます。

  • コンピューターやモバイルデバイスから照明器具にDMXデータを送信するのにも最適です。

  • 128x64ピクセルのOLEDディスプレイを搭載しており、ネットワーク設定やArt-NetまたはsACNの環境設定を手動で行うのも難しくありません。

　

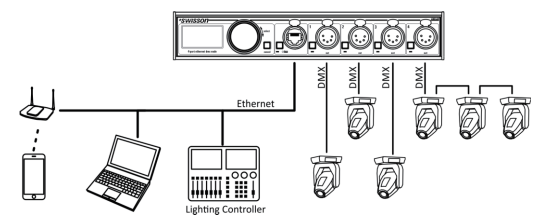

使用例　（XND-4）

寸法

  • W482.6/ H44.5/ D136mm　：　ラックマウント仕様
  • W252/ H44.5/ D133.5mm　：　ボックス仕様

　

重量

  • 1.6kg　　：　ラックマウント仕様（シングル）
  • 1.8kg　　：　ラックマウント仕様（ダブル）
  • 1.1kg　　：　ボックス仕様

　

消費電流

  • 7W　　：　ボックス仕様・ラックシングル仕様
  • 11W　 ：　ラックダブル仕様

　

電源入力

　　AC 100～240V

　

使用環境

　　-30℃～50℃

　

イーサネット

　　10BASE-T/ 100BASSE-T、オートネゴシエーション、オートMIDI-X

　

ネットワークプロトコル

　　sACN、sACN ドラフト版 (v0.2)、Art-Net 1 ～ 4

　

DMX

　　ANSI E1.11

　

RDM（出力のみ）

　　ANSI E1.20
