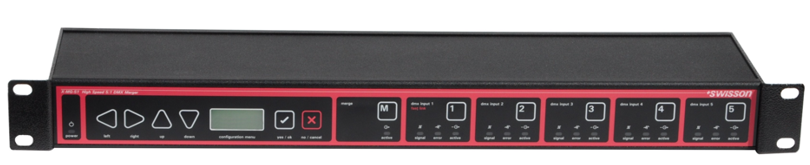

XMG-51　( 5to 1 マージャー）

　

　最大5本のDMXラインを1本に統合。これにより複数のDMX照明制御システムを単一の照明設備で同時に使用できます。
　512チャンネルは最大5台のコントローラーに分割可能。

　 　　　

主な機能

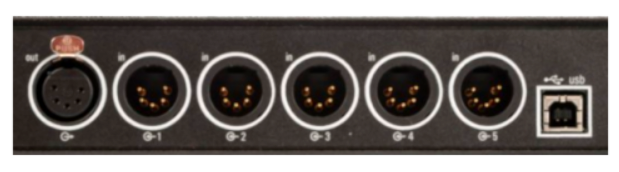

  • 5つのDMX512入力
  • DMX512出力1個
  • わずか50マイクロ秒の遅延
  • バイパスリレー

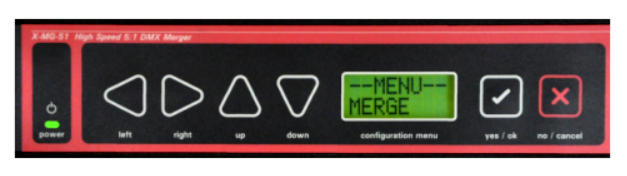

  • 手動スイッチ
  • HTP、LTPチャネル、LTPラインモード
  • 各入力のチャンネルオフセット

説明

  • 最大5本のDMXラインを1本に統合します。これにより複数のDMX照明制御システムを単一の照明設備で同時に使用可能。
    DMXデータは設定に応じて統合されるため、このデバイスは様々な用途に使用できます。

  • 512チャンネルは最大5台のコントローラーに分割可能。

  • 複数の照明コントローラーを同じチャンネルで操作でき、例えば、1つのランプに複数のコントローラーが同時にアクセスすることも可能。
    コントローラーの優先順位は設定可能です。（HTP：最上位が優先、LTP：最新が優先）

  • マージャー機能はコントローラーの接続場所を認識し、対応するポートを自動的に出力に切り替えます。

  • XMG-51マージャーを使用することで、メイン照明コントローラと同時にバックアップ照明コントローラを使用。
    メインコントローラに障害が発生した場合、マージャーは自動的にバックアップコントローラに切り替えます。

  • 電源障害が発生した場合に出力を専用入力に接続するバイパス リレーが内蔵。

寸法・重量

　　482.6 / 109/ 44.5 mm ・ 1.4 kg

　

動作環境

　　-17℃～50℃

　

標準消費電力

　　4W

　

AC電源入力

　　85～276 V AC

　

マージモード

　　HTP、LTP ch、LTP ライン

　

オフセット

　　1～512のすべての入力（例外：入力1）

　

バイパス

　　入力1を直接出力

　

ブレイク・ツァイト

　　180マイクロ秒

　

MAB-Zeit

　　16マイクロ秒

　

DMX

　　ANSI E1.11
