XES-2T6　(プレマネージド ギガビット イーサネットスイッチ)

　

　 　

高ｽﾙｰﾌﾟｯﾄの冗長ﾄﾗﾝｸﾘﾝｸに集約された2ﾎﾟｰﾄと互いに干渉しない完全に独立したﾈｯﾄﾜｰｸに参加するｸﾞﾙｰﾌﾟ(IEE 802.1Q VLAN)に個別に割り当てが可能な6ﾎﾟｰﾄ

ｸﾞﾗﾌｨｯｸOLEDﾃﾞｨｽﾌﾟﾚｲ、ｴﾝｺｰﾀﾞｰﾉﾌﾞと6つの構成可能な各ﾎﾟｰﾄのﾌﾟｯｼｭﾎﾞﾀﾝにより、ｾｯﾄｱｯﾌﾟが直感的で構成が可能

主な機能

  • Art-NEt、sACN、Dante 用に最適化
  • 2 つの集約されたトランクポート
  • グループ (IEEE 802.1Q VLAN)
  • Dante プロトコルで最適なサービス品質 (QoS)を実現する 4 つのキュー DiffServ( 差別化サービス )
  • Neutrik powerCON 入力および出力は、プライマリおよびバックアップ電源ユニット用
  • ネットワーク接続用の Neutrik etherCON ソケット

　

説明

  • 6ポート+2ポートのギガビットイーサネットスイッチです。

  • 2つのポートは高スループットの冗長トランクリンクに集約でき、残りの6つのポートは個別にグループ（IEEE 802.1Q VLAN）に割り当てることが可能。互いに干渉しない完全に独立したネットワークに参加できます。

  • 設定可能な6つのポートそれぞれに、グラフィカルOLEDディスプレイ、エンコーダノブ、そしてプッシュボタンが搭載されているため直感的に設定可能。

  • レイヤー2スイッチためアプリケーションを意識せず、TCP/IP上で動作するあらゆるプロトコル、そして多くのEthernetベースのプロトコルと問題なく動作します。

  • XES-2T6がArt-Net、sACN、Danteと完璧に連携できるよう特別な対策が講じられています。
    例　：　Art-Netの仕様では、コントローラーは数秒ごと、またはアップデートが利用可能になった場合にのみデータを送信することが求められ、一般的なスイッチは、トラフィックが検出されないとスリープモードに入るが、XES-2T6はいつでも遅延なくデータを転送できる状態を保持。

  • TCP/IPおよびEthernetベースのプロトコルの普及に伴い、多くのショーにおいてネットワークと機器の適切な運用が不可欠となっています。
    ネットワーク障害の発生リスクをさらに低減するため、XES-2T6には2つの独立したスイッチモード電源ユニットが搭載されており、それぞれ異なる主電源から電力を供給できます。

　

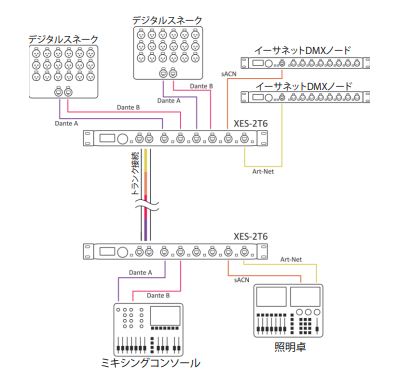

使用例

寸法・重量

　　W482.6/ H44.5/ D136mm　・1.7kg

　

消費電流

　　約10W

　

入力電圧　（AC)

　　AC 100～240V /　50/60Hz

　

使用環境

　　-30℃～55℃

　

イーサネット（全ﾎﾟｰﾄ)

　　1000BASE-T/1000BASE-TX,オートネゴシエイト,オートMIDI-X

　

イーサネットポート

　　2＋6

　

イーサネットスイッチタイプ

　　レイヤー2イーサネットスイッチ

　

アドレスルックアップエンジン

　　4000エントリー

　

Art-Net/sACNキャパシティ

　　1000の同時ユニバース

　

Danteキャパシテ

　　48KHzで方向ごとに最大128チャンネル
