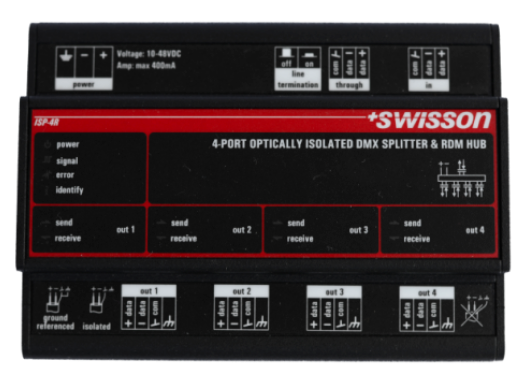

ISP-4 / ISP-6　(DINレール DMX & RDMスプリッター）

　

　DINレール取り付け用の光学的に絶縁されたDMXスプリッターおよびRDMハブ

　

主な機能

  • DMXスプリッター/ブースター
  • DMXリピーター
  • 入力は光絶縁
  • 各出力は個別に光学的に絶縁
  • RDM サポート
  • 頑丈な金属製ハウジング
  • 内蔵終端

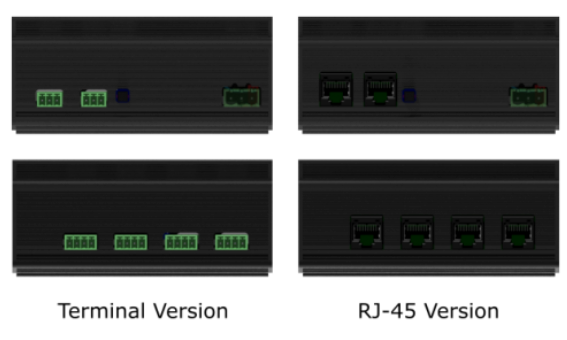

  • RJ45およびプラグ可能なネジ端子のバリエーション

　

説明

  • 入力DMX信号を増幅し、4つ（ISP-4）または6つ（ISP-6）の出力ポートに出力。
    これにより、DMX規格の32台接続制限を安全に超え、スター型トポロジーを構築できます。

  • ISP スプリッターはリピーターとしても機能するため、DMX 信号を長距離伝送するために使用できます。

  • DMX信号は、環境や信号線に接続された機器によって乱されることがよくあります。
    ISPスプリッターは、信号が「読み取り可能」な場所に接続すれば、乱れを完全に除去できる可能性があります。

  • 個別に光絶縁された出力と光絶縁された入力を提供することで、特定のポートに適用される有害な電圧が他のポートに影響を与え、接続された機器を損傷するのを防ぐことが可能。

  • DMX/RDM環境だけでなく、純粋なDMX環境でも動作します。DINレールに取り付け可能で、外部電源ユニットから電源を供給できます。

　

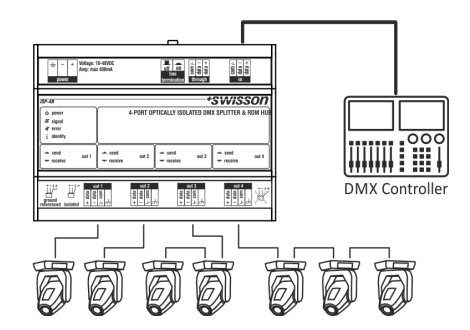

使用例　（ISP-4）

寸法・重量

  • ISP-4　：　122.55 / 90 / 56 mm　・　0.4kg
  • ISP-6　：　172 / 90 / 56 mm　・　0.56kg

　

動作環境

　　-30℃～55℃

　

消費電力

  • ISP-4　：　4W
  • ISP-6　：　6W

　

DC電源入力

　　10～48V DC

　

DMXポート規格

　　ANSI E1.11/ANSI E1.20
